ELEKTRISCHE FIETS TILT 500E C2

REF: 8500548, 8500547, 8563418

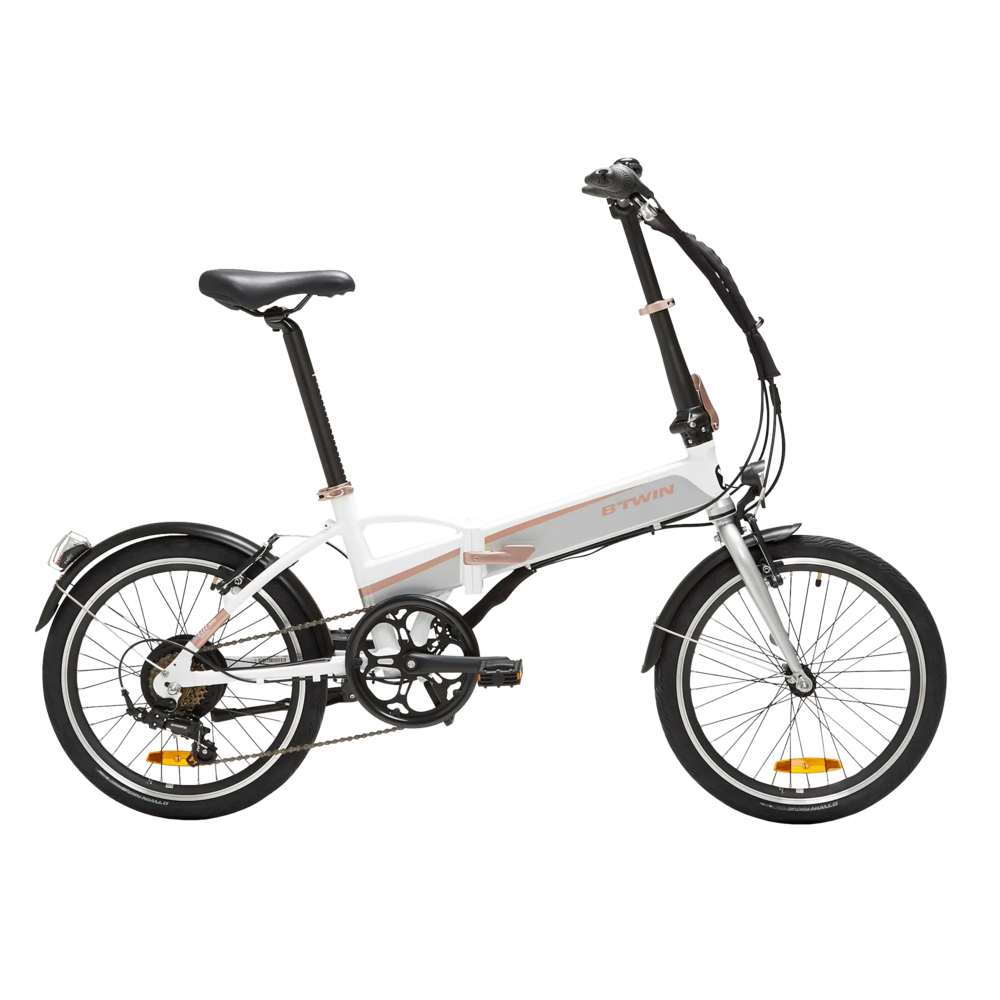

ELEKTRISCHE VOUWFIETS TILT 500E

2018

Datum van verkoop: 2018

Ontworpen voor wie de fiets wil combineren met andere vervoersmiddelen (lift, bus, auto, kampeerwagen ...) en een compact model wil

Op zoek naar een elektrische fiets die je gemakkelijk meeneemt? Ga dan voor de TILT 500 E. Hij past perfect in je auto, zo kan je hem meenemen voor al je ritjes tijdens de week en in het weekend.



PRODUCTVOORDELEN:

TRANSPORTGEMAK: Opvouwen, rijden, dragen, bewaren: in 15 seconden van voetganger naar fietser.

> VEELZIJDIGHEID: Verleg je grenzen met de elektrische trapondersteuning.

> COMPACTHEID: Opgevouwen afmetingen (l x h x b): 80 x 72 x 43 cm.~Opengeklapt (l x h x b): 150 x 103 x 45 cm

> FIETSCOMFORT: Ergonomische grepen en zadel, stuurpen verstelbaar in de hoogte.

> LEVENSLANGE GARANTIE VAN B'TWIN: Levenslange garantie op frame (niet op het scharnier), stuurpen en stuur

Gebruikershandleiding

  • ELEKTRISCHE FIETS TILT 500E C2

    Op zoek naar de handleiding van de fiets? Klik op downloaden.

Ce-conformiteitsverklaring

  • ELEKTRISCHE FIETS TILT 500E C2

    Op zoek naar de CE-conformiteitsverklaring van de fiets? Klik op downloaden.

Eerste gebruik

Welke druk hebben mijn banden nodig?

Op een elektrische fiets moet je goed letten op de bandendruk. De wielen worden sterk belast door de motor en het gewicht van de fiets.

Om het risico op lekrijden te minimaliseren en een zo groot mogelijke autonomie te halen, moet je de banden tussen 3,5 en 4,5 bar oppompen.

ELEKTRISCHE FIETS TILT 500E C2
Hoe lang moet de batterij opladen?

Het duurt 4,5 uur om de volledig lege batterij opnieuw helemaal op te laden.

ELEKTRISCHE FIETS TILT 500E C2
Hoe moet ik de batterij bewaren?

Je moet de batterij op een droge en frisse plaats (tussen 10 °C en 25 °C) bewaren, niet blootgesteld aan zonlicht.

Berg de batterij niet op als ze leeg is om te vermijden dat ze volledig ontladen geraakt, wat tot defecten kan leiden.



Let erop dat je de batterij (zelfs als je ze niet gebruikt) minstens elke 3 maanden laat opladen zodat ze niet volledig ontladen geraakt, wat invloed heeft op de batterijcapaciteit.

ELEKTRISCHE FIETS TILT 500E C2
Moet ik wachten tot mijn batterij volledig leeg is voor ik ze oplaad?

Nee, bij lithium-ion-batterij treedt het zgn. 'geheugeneffect' niet op, je kan ze dus op elk moment opladen.



We raden aan om je batterij regelmatig op te laden om de prestaties op peil te houden.

Moet ik trappen om de elektrische ondersteuning te activeren?

Ja, de TILT 500E is een fiets met elektrische trapondersteuning.



Deze trapondersteuning begint pas te werken wanneer de fietser zelf trapt (een gemotoriseerde ondersteuning die werkt zonder trappen wordt gezien als een bromfiets, waar strengere gebruiks- en veiligheidseisen voor gelden).



Een trapsensor bij het crankstel geeft informatie door aan de boordcomputer van de fiets, die de motor aanstuurt.



De elektrische aandrijving van de fiets stopt meteen wanneer je remt of stopt met trappen.

Zodra je opnieuw begint te trappen, start de aandrijving opnieuw en kun je genieten van de elektrische trapondersteuning.

ELEKTRISCHE FIETS TILT 500E C2
Wordt mijn batterij al fietsend opgeladen?

Nee, er is geen 'dynamo'-systeem. Er bestaan systemen om de batterij op te laden tijdens het rijden of het remmen, maar dit is weinig efficiënt: je moet al snel tientallen kilometers fietsen om 1 km extra trapondersteuning te verkrijgen.

Waar kan ik een tweede batterij kopen?

Nieuwe batterijen zijn verkrijgbaar bij jouw Decathlon-atelier.



Ga naar jouw atelier om meer informatie over de beschikbaarheid en de levertermijn van de batterij.

ELEKTRISCHE FIETS TILT 500E C2
Kan ik door de regen fietsen? zijn de onderdelen waterdicht?

De batterij kan in de regen gebruikt worden, maar ze mag niet ondergedompeld worden of gewassen met een hogedrukstraal.



Hetzelfde geldt voor het schermpje en de andere onderdelen en elektrische kabels.

We raden je echter aan om je fiets goed beschut te stallen.

ELEKTRISCHE FIETS TILT 500E C2
Kan ik mijn lader verbonden laten aan de batterij, ook als deze volledig opgeladen is?

Ja, de lader en de batterij kunnen de klok rond verbonden blijven.



Wanneer de batterij volledig opgeladen is, schakelt de oplader zich uit terwijl hij aangesloten blijft.

Kan ik fietsen met een lege batterij?

Dit is een fiets met trapondersteuning. Het is dus perfect mogelijk om zonder deze ondersteuning te fietsen.



Zonder de ondersteuning zul je natuurlijk het extra gewicht van het trapondersteuningssysteem opmerken.

Wat moet ik doen bij problemen met mijn elektrische fiets?

Er is een FAQ beschikbaar onder het tabblad "IK HEB EEN PROBLEEM" om je te helpen zelf eventuele moeilijkheden op te lossen die je zou kunnen hebben met je elektrische TILT 500.



Je kunt ook een gespecialiseerde technicus via e-mail bereiken die je vragen kan beantwoorden en bijstand kan bieden, via dit bijstandformulier.



Je kunt ook naar een van onze Decathlon-ateliers gaan zodat onze fietstechnici je fiets kunnen nakijken.

ELEKTRISCHE FIETS TILT 500E C2
Wat doe ik met mijn versleten batterij?

Breng je versleten batterij naar jouw Decathlon-winkel zodat ze kan worden gerecycleerd door een gespecialiseerde onderneming.

ELEKTRISCHE FIETS TILT 500E C2
Wat gebeurt er als ik mijn fiets vergeet uit te schakelen?

De fiets schakelt zich na enkele minuten automatisch uit als hij niet gebruikt wordt.

Wat is de levensduur van mijn batterij?

Er staat 2 jaar garantie op jouw batterij.

Wat is de autonomie van mijn batterij?

De autonomie van je elektrische fiets hangt af van verschillende factoren:



> DE BELASTING VAN DE FIETS: De autonomie zal dalen als de fiets te zwaar geladen is



> DE AARD VAN HET TRAJECT: De autonomie zal dalen als je bergop fietst



> DE BANDENDRUK: Je zal een betere autonomie halen als de banden opgepompt zijn tussen 3,5 en 5 bar.



> DE BUITENTEMPERATUUR: De autonomie ligt lager bij koud weer



> DE GEBRUIKTE STAND: Het is aangeraden om de ondersteuning te verminderen als de batterij op een laag niveau staat.



> DE TRAPSNELHEID: Door sneller te trappen verhoog je ook de autonomie



> HET NALEVEN VAN DE INSTRUCTIES VOOR HET OPLADEN EN BEWAREN VAN DE BATTERIJ



De autonomie van de TILT 500E bedraagt ongeveer 20 à 35 km. Door de gebruiksaanwijzingen te volgen, ben je zeker van een optimale autonomie van je elektrische fiets.

ELEKTRISCHE FIETS TILT 500E C2
Welke fietscomputer werkt met de tilt 500e?

Als je jouw TILT 500E wilt uitrusten met een fietscomputer, raden we aan om een bedrade fietscomputer te nemen zoals de FIETSCOMPUTER 300 van BTWIN.



Draadloze fietscomputers kunnen hinder ondervinden van de elektrische stroom van de fiets en daardoor niet goed werken.

ELEKTRISCHE FIETS TILT 500E C2
Op welke fietsendrager past mijn elektrische fiets?

Jouw fiets is compatibel met de THULE Europower-fietsendrager die beschikbaar is bij Decathlon.

Deze fietsendrager om op de trekhaak te bevestigen kan tot twee elektrische fietsen dragen.

ELEKTRISCHE FIETS TILT 500E C2
De batterij plaatsen en verwijderen

Ik heb een probleem

Mijn batterij laadt niet op

1. Controleer of er geen vuil de verbinding verhindert

De verbinding tussen de lader en de batterij moet proper zijn en er mag geen vuil het contact verhinderen tussen de lader en de batterij.



Als je de batterij oplaadt terwijl ze nog in het fietsframe zit, haal ze hier dan uit en probeer de batterij zo op te laden.

Het is mogelijk dat de stekker van de lader naar de batterij te kort is om correct op te laden wanneer de batterij nog in het frame bevestigd is. Als dit het geval is, ga dan naar jouw Decathlon-winkel.





2. Controleer de verbinding Batterij > Lader > Stopcontact



> Controleer of de gebruikte oplader de oorspronkelijk Decathlon-oplader is.



> Verbind de lader met de batterij en steek hem in een stopcontact.



Oranje led = de batterij is aan het opladen

Groene led = de batterij is opgeladen

Knipperende led = probleem tijdens het opladen



Het duurt 4,5 uur om een volledig lege batterij helemaal op te laden.



Als het probleem blijft aanhouden, neem dan contact op met ons of ga naar een van onze Decathlon-ateliers.

ELEKTRISCHE FIETS TILT 500E C2
De elektrische trapondersteuning hapert

1. Controleer of de batterij goed is opgeladen

Een batterij die bijna leeg is, kan tijdens het fietsen leiden tot haperingen, tot ze volledig leeg is.



> Laad de batterij op





2. Controleer de verbinding van de batterij / controller



3. Controleer of de batterij correct in het frame geplaatst is

> Maak de opening van het frame los

> Open het frame

> Doe de veiligheidsbeugel voor de batterij omhoog tot deze horizontaal staat

> Plaats de batterij in de goede richting om in het frame te plaatsen

> Schuif batterij tot onderin het frame

> Sluit de beveiliging om de batterij vast te zetten. De beveiliging moet in verticale positie staan en de batterij zo ver mogelijk in het frame worden geschoven.

> De batterij moet zo ver mogelijk in het frame worden geschoven en goed vergrendeld worden door de haak te laten zakken.

> Sluit de scharnier van het frame.





4. Controleer de positie van de trapsensor



> Controleer of de trapsensor aan de linkerkant van de fiets, aan de andere kant van het crankstel (aan de linkercrank) niet gezakt is tot tegen de trapas.



Als de sensor tot tegen de trapas is gezakt, schuif hem dan zachtjes met de hand terug omhoog zodat hij zo dicht mogelijk bij het frame bevestigd is.



Als het probleem blijft aanhouden, ga dan naar een van onze Decathlon-ateliers of neem contact op met ons via het bijstandsformulier.

Mijn elektrische ondersteuning doet niet genoeg

1. Controleer de bandenspanning



> De bandenspanning is belangrijk voor de efficiëntie van de trapondersteuning. Let erop dat bij iedere rit de bandendruk tussen 3,5 bar en 4,5 bar ligt.





2. Let op dat de fiets niet overladen is

ELEKTRISCHE FIETS TILT 500E C2
De elektrische ondersteuning begint niet of wordt onderbroken

De trapondersteuning begint te werken na enkele trappen met de pedalen, en de ondersteuning moet ingeschakeld zijn.

Als de elektrische trapondersteuning toch niet begint te werken, volg dan de volgende instructies:



1. Controleer of de batterij goed opgeladen is





2. Controleer de verbinding van de batterij / controller



3. Controleer of de batterij correct in het frame geplaatst is

> Maak de opening van het frame los

> Open het frame

> Doe de veiligheidsbeugel voor de batterij omhoog tot deze horizontaal staat

> Plaats de batterij in de goede richting om in het frame te plaatsen

> Schuif batterij tot onderin het frame

> Sluit de beveiliging om de batterij vast te zetten. De beveiliging moet in verticale positie staan en de batterij zo ver mogelijk in het frame worden geschoven.

> De batterij moet zo ver mogelijk in het frame worden geschoven en goed vergrendeld worden door de haak te laten zakken.

> Sluit en vergrendel het frame.



4. Controleer de connectoren van de fiets: remmen, motor, controller

Om aan de meeste connectoren te geraken, moet je de neopreen kabelbescherming openen of opzijschuiven. Enkel de connector van de motor is niet beschermd.



> Controleer of de connector van de motor goed bevestigd is, in goede staat verkeerd en proper is. Bevestig hem opnieuw indien nodig.

> Doe hetzelfde, nadat je de neopreen kabelbescherming hebt weggenomen, voor de connectoren naar de remmen en het controlescherm.





5. Test de trapondersteuning

> Zet het scherm aan door de knop ON/OFF in te drukken

> Ga op de fiets zitten en begin te trappen (je moet verschillende keren trappen om de elektrische ondersteuning te activeren).



Als het probleem blijft aanhouden, neem dan contact op met ons of ga naar een van onze Decathlon-ateliers.

Mijn autonomie is beperkt of is gedaald

1. Let erop dat je de fiets correct gebruikt en stalt



De autonomie van je elektrische fiets hangt af van verschillende factoren:



> DE BELASTING VAN DE FIETS: De autonomie zal dalen als de fiets te zwaar geladen is



> DE AARD VAN HET TRAJECT: De autonomie zal dalen als je bergop fietst



> DE BANDENDRUK: Je zal een betere autonomie halen als de banden opgepompt zijn tussen 3,5 en 5 bar.



> DE BUITENTEMPERATUUR: De autonomie ligt lager bij koud weer (tot 50% lager)



> DE GEBRUIKTE STAND: Het is aangeraden om de ondersteuning te verminderen als de batterij op een laag niveau staat.



> DE TRAPSNELHEID: Door sneller te trappen verhoog je ook de autonomie



> HET NALEVEN VAN DE INSTRUCTIES VOOR HET OPLADEN EN BEWAREN VAN DE BATTERIJ



De autonomie van de TILT 500E bedraagt ongeveer 20 à 35 km. Door de gebruiksaanwijzingen te volgen, ben je zeker van een optimale autonomie van je elektrische fiets.





2. Een oude batterij kan minder goed presteren



De autonomie zal dan lager liggen. Ga naar je Decathlon-atelier om de gezondheid van je batterij te laten nakijken.

ELEKTRISCHE FIETS TILT 500E C2
Mijn controlescherm start niet op

1. Controleer of de batterij goed opgeladen is





2. Controleer de verbinding van de batterij / controller



3. Controleer of de batterij correct in het frame geplaatst is

> Maak de opening van het frame los

> Open het frame

> Doe de veiligheidsbeugel voor de batterij omhoog tot deze horizontaal staat

> Plaats de batterij in de goede richting om in het frame te plaatsen

> Schuif batterij tot onderin het frame

> Sluit de beveiliging om de batterij vast te zetten. De beveiliging moet in verticale positie staan en de batterij zo ver mogelijk in het frame worden geschoven.

> De batterij moet zo ver mogelijk in het frame worden geschoven en goed vergrendeld worden door de haak te laten zakken.

> Sluit en vergrendel het frame.







4. Controleer of het controlescherm goed verbonden is



> Open of verschuif de neopreen bescherming die de connector van het controlescherm vooraan de fiets bedekt.

> Controleer of de connector proper is, in goede staand (geen verdraaide of beschadigde pin) en goed verbonden is. Herbevestig deze indien nodig, waarbij je erop let dat de pijltjes zich tegenover elkaar bevinden zodat de contactpinnen niet verdraaien.





5. Start het scherm op door op de ON/OFF-knop te drukken



Als het probleem blijft aanhouden, neem dan contact op met ons of ga naar een van onze Decathlon-ateliers.

Het batterijniveau op de console klopt niet

Tijdens het gebruik kan het batterijniveau weergegeven op het controlescherm variëren (het baseert zich op het huidige energieverbruik).



De ondersteuningsmodus, net als de hellingsgraad, op moment zelf heeft een grote invloed op de weergave van het batterijniveau.

Het batterijniveau weergegeven op het controlescherm en op de batterij zijn dus het meest correct wanneer je stilstaat.

De elektrische ondersteuning stop niet tijdens het remmen

De elektrische ondersteuning moet automatisch worden onderbroken als je een van de remgrepen gebruikt.

Als dit niet het geval is, controleer dan de toestand van de connectoren van beide remgrepen, en of ze goed zijn verbonden.





> Schuif de twee neopreen kabelbeschermer vooraan de fiets naar beneden om de remconnectoren bloot te leggen.



> Open elke connector en controleer de toestand ervan (geen verdraaide of beschadigde pinnen).



> Verbind de connector opnieuw. Plaats hiervoor de mannelijke en vrouwelijke verbinding tegenover elkaar en let erop dat de pijltjes zich tegenover elkaar bevinden voordat je ze met elkaar verbindt.





Als het probleem blijft aanhouden, neem dan contact op met ons via het bijstandformulier of ga naar een van onze Decathlon-ateliers.

Mijn remmen werken niet goed

De remblokjes van de elektrische fiets TILT 500E worden sterk belast.



De fiets is immers zwaarder en rijdt sneller dan een klassieke fiets, en dat terwijl hij vaak dagelijks gebruikt wordt en in alle weersomstandigheden. Hierdoor slijten de remblokjes sneller.

Om veiligheidsredenen, net als voor je remvermogen en de levensduur van je velg, moet je de remblokjes dus vervangen zodra de eerste tekenen van slijtage voelbaar worden: Minder krachtige remmen, ongewone geluiden, zwarte strepen op de velgen, ...



De remblokjes zijn voorzien van groeven om water af te voeren. Als deze groeven weg zijn of haast niet meer zichtbaar zijn, is het tijd om je remblokjes te vervangen!

Daarvoor kun je kijken in de rubriek 'Onderhoud' en onze instructievideo volgen.



De remblokjes zijn beschikbaar in de rubriek 'Onderdelen'.

Je kunt ook naar een van onze Decathlon-ateliers gaan om de remblokjes te laten vervangen.

ELEKTRISCHE FIETS TILT 500E C2

Mijn product onderhouden

Om de prestaties en levensduur van je fiets optimaal te houden is het belangrijk hem regelmatig te onderhouden. Hier vind je onze onderhoudstips.

1. Let erop dat bij iedere rit de bandendruk tussen 3,5 bar en 4,5 bar ligt.

2. Laad de batterij minstens elke 3 maanden op.

3. Bewaar de batterij op een droge, frisse plaats, niet blootgesteld aan zonlicht.

Technische informatie

FRAME

Aluminium frame met ingebouwde batterij. Je kan de batterij rechtstreeks opladen via het frame of uit de houder halen om ze thuis op te laden, op het werk...~Op het frame kan je de bagagedrager BTWIN 300 van 20 inch monteren.



VORK

Stalen voorvork.



TRANSMISSIE

Shimano-groep met 6 versnellingen en draaigrepen. Shimano Tourney-achterderailleur met 6 versnellingen (16-28 tanden). Kettingblad met 52 tanden.





BATTERIJ / MOTOR

Trapondersteuning aangestuurd via trapsensor en 3 standen.~Motorkoppel : 26Nm.

Batterij: 24V 7.8 Ah 187 Wh~Autonomie van de batterij: 30 km in eco-stand / 25 km in normale stand / 20 km in sportmodus (indicatief en afhankelijk van de bandendruk, het reliëf, de gebruiksomstandigheden en het gewicht van de gebruiker).~Levensduur van de batterij: 2 jaar (hetzij 500 oplaadbeurten).



REMMEN

Aluminium V-brake remhoeven, om krachtig en geleidelijk te remmen.~Aluminium remgrepen met rubberpad om comfortabel in de hand te liggen. Als je remt schakelt de trapondersteuning uit.~Belangrijk: bij fietsen met elektrische trapondersteuning slijten de remblokjes sneller. Dat heeft met het gewicht van de fiets en met het motorvermogen te maken.



ZADEL / ZADELPEN

Opklapbare en in hoogte verstelbare aluminium stuurpen, voor extra comfort.~Halfverhoogd aluminium stuur. Diameter van de zadelpen: 33,9 mm.



BANDEN / WIELEN

Aluminium wielen van 20 inch, dubbelwandig. Motor ingebouwd in het achterwiel, om de fiets wendbaarder te maken.



ACCESSOIRES / UITRUSTING

Voor- en achterverlichting gevoed door de batterij en met stuurbediening.





GEWICHT

Gewicht: 18 kg

Onze beloftes

BTWIN geeft levenslange garantie, bij gewone gebruiksomstandigheden, op het frame, de vork, het stuur en de stuurpen, en 2 jaar vanaf de aankoopdatum voor de andere onderdelen (batterij, elektrische onderdelen, en mechanische onderdelen behalve onderdelen onderhevig aan slijtage) en de werkuren.
