Van Rysel E-EDR AF APEX AXS 12S

Door 3 seconen op de knop op de horizontale buis te drukken, zet je de fiets uit. Het lichtje van de knop op de horizontale buis zal dan ook uitgaan.

De fiets is uitgerust met een gps-meter die onafhankelijk van de fiets werkt. Het communiceert draadloos met de fiets en geeft gegevens over de fiets weer, zoals de gekozen ondersteuningsmodus, het accuniveau van de fiets, het resterende bereik in km, enzovoort.
Zie het hoofdstuk "BC900-meter" hieronder voor meer informatie over de werking en om volop van de mogelijkheden te profiteren.

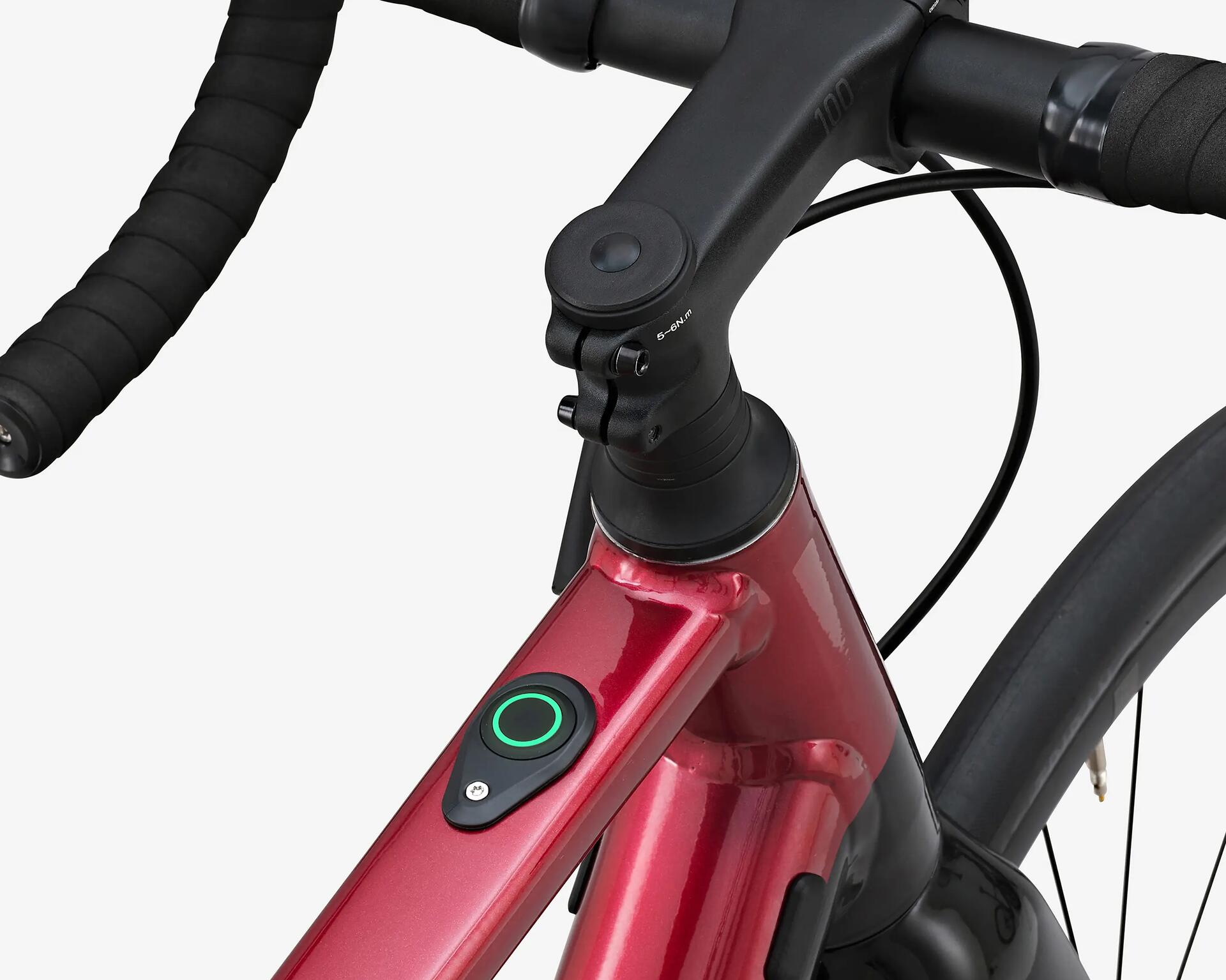

Met de knop op de horizontale buis:

- De knop geeft permanent het accuniveau weer met behulp van een kleurcode; om het niveau van de gebruikte ondersteuning weer te geven, druk je eenmaal op de knop en de bijbehorende kleur licht op.
- Daarna kan je de ondersteuningsmodus wijzigen door op de knop te drukken.
- Met elke druk op de knop neemt de ondersteuning toe.
- Het is niet mogelijk om naar een lagere ondersteuningsmodus te gaan, daarvoor moet je "eerst naar het hoogste niveau gaan" (0->1->2->3->0->1->2->3->...).

Ja, de elektrische trapondersteuning activeert pas wanneer je begint te trappen.
De fiets is uitgerust met een cadanssensor. Die geeft informatie over je trapsnelheid door aan de boordcomputer van de fiets die de motor activeert.
De mate van ondersteuning kan dan worden aangepast aan de gekozen ondersteuningsmodus (1, 2 of 3). In modus 1 moet je meer trappen dan in modus 3 om dezelfde snelheid te bereiken.

De gebruikte ondersteuningsmodus (0, 1, 2 of 3) wordt op 2 plekken weergegeven:
- De display geeft het getal van de gekozen modus weer (0, 1, 2 of 3).
- De knop op de horizontale buis geeft de kleur van de gekozen modus weer.

De aanbevolen bandenspanning bedraagt 3,5 - 5,5 bar.
Voor meer comfort en grip kun je de spanning van je banden naar 2,5 bar verlagen.
De minimale druk bedraagt 1,5 bar en de maximale druk 3,5 bar.

Wanneer je fiets net uit de winkel komt, is het remvermogen lager omdat de remblokken en -schijven nog nieuw zijn. Sterk koud en aanhoudend remmen (bijvoorbeeld in een afdaling), kan zorgen voor oververhitting en "verglazing" van de remblokken.

Om dat verschijnsel, dat de remmen onbruikbaar maakt, te voorkomen, raden we aan om ze in te rijden. Het inremmen houdt in dat je met elke rem een tiental keer remt. Rem zo dat je snelheid sterk vertraagt van 25 naar 5 km/u, maar zonder het wiel te blokkeren. Gebruik slechts één rem tegelijk.

Als je een glad en glanzend laagje op je remblokken ziet, zijn ze hoogstwaarschijnlijk verglaasd. Om dat te verhelpen en te voorkomen dat je ze moet weggooien, kun je ze lichtjes opschuren met fijn schuurpapier (korrel 120). Draag handschoenen en een veiligheidsbril als je remblokken opschuurt. Daarna monteer je de remblokken opnieuw en rem je de remmen nogmaals in.

De accu is bestand tegen regen, maar mag niet worden ondergedompeld of worden gereinigd met een hogedrukreiniger.

Hetzelfde geldt voor het scherm en de andere onderdelen en elektrische kabels.

We raden echter aan om je fiets zo beschut mogelijk te stallen.

De fiets schakelt na enkele minuten zelf uit als het niet gebruikt wordt.

De accu moet op de fiets opgeladen worden, deze kan niet van de fiets verwijderd worden. Belangrijk: sluit de stekker van de oplader eerst aan op een stopcontact voordat je de stekker op de fiets aansluit.
De aansluiting van de oplader is voorzien van een klepje. Dat moet in de juiste richting staan om geplaatst te kunnen worden. Forceer het niet, anders kan het apparaat beschadigd raken.

Nee, de accu is niet-verwijderbaar. De accu kan alleen in de werkplaats van je Decathlon-winkel verwijderd worden.

Na 5 uur laden is de accu volledig opgeladen.

De actieradius van je elektrische fiets is afhankelijk van enkele factoren:

- De belasting van je fiets: De actieradius wordt kleiner als je fiets heel zwaar geladen is.
- De route: Als je veel moet klimmen, is je bereik kleiner.
- De bandenspanning: De accu gaat langer mee bij een bandendruk tussen 3 en 3,5 bar.
- De buitentemperatuur: Het bereik zal kleiner zijn bij koud weer.
- De gebruikte ondersteuningsstand: We raden je aan een lagere ondersteuningsstand te kiezen bij een laag accuniveau.
- De manier waarop je de accu oplaadt en opbergt

Gemiddeld bedraagt het bereik van de accu:
- 100 km in modus 1;
- 70 km in modus 2;
- 40 km in modus 3.

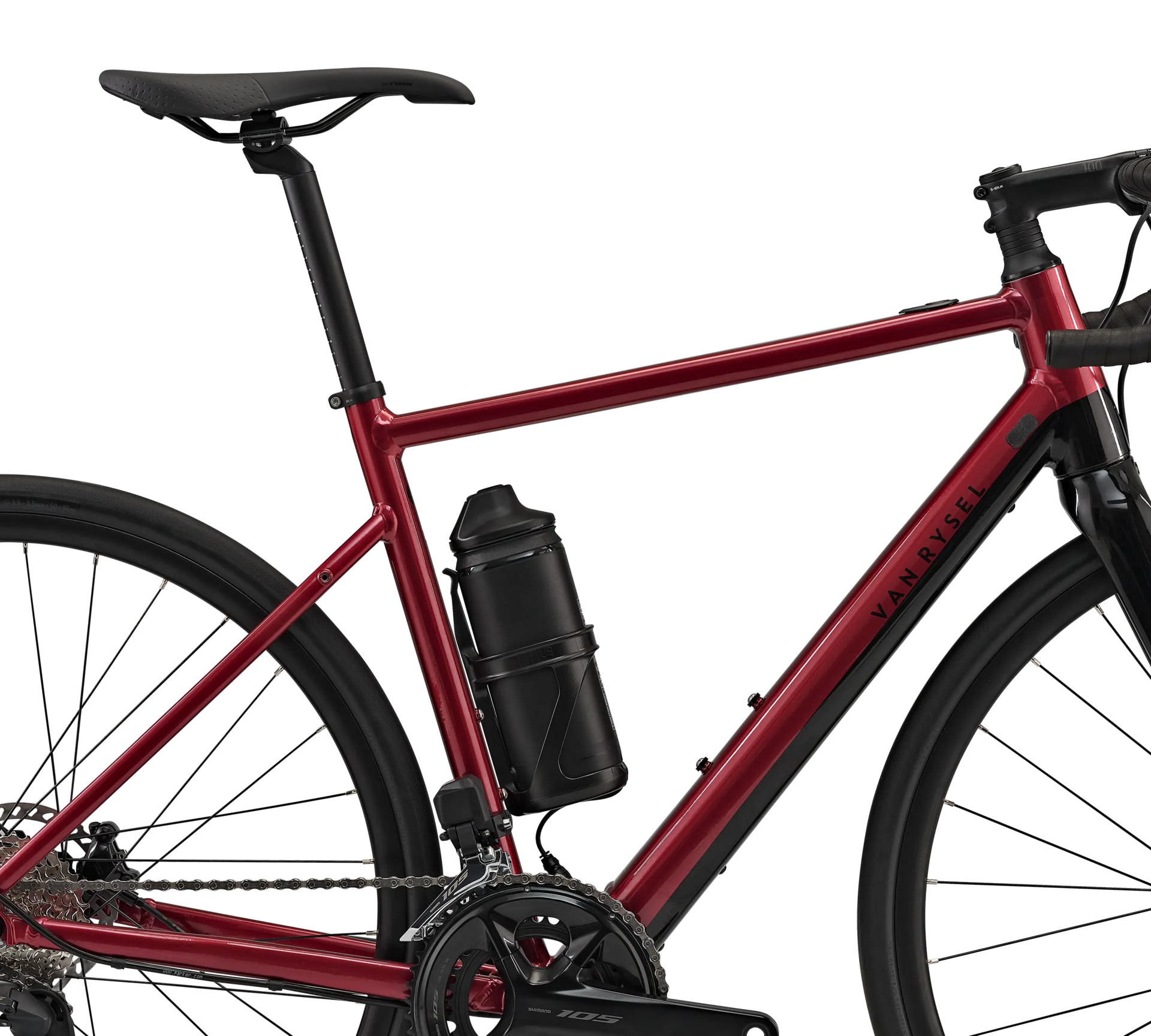

Als je het bereik van je fiets wil vergroten, kun je een extra 216Wh-accu toevoegen bij de bidonhouder op het frame (range extender).

Je kunt het accuniveau op 2 manieren achterhalen:

1. De meter geeft het accuniveau in % aan, net als het resterende bereik in km (op basis van de gekozen ondersteuningsmodus).
Verwar dit niet met het accuniveau van de meter zelf!

2. De knop op de horizontale buis geeft met een kleurcode het accuniveau weer:
- Wit: >75%.
- Groen: 50%-75%.
- Oranje: 25%-50%.
- Rood: 15%-25%.
- Rood knipperlicht: <15%.

Je kunt de accu van de fiets niet zelf vervangen.
Je kunt een extra accu aanschaffen in de werkplaats van Decathlon.

Informeer in de werkplaats naar de beschikbaarheid en de leveringstermijn.

Berg de accu altijd in een koele en droge ruimte (tussen +10°C en +25°C) en uit direct zonlicht op.

Denk eraan om de accu minstens elke drie maanden op te laden (zelfs als je deze niet hebt gebruikt) om diepontlading en de permanente aantasting van het vermogen te voorkomen.

Op de accu krijg je 2 jaar of 500 cycli garantie (1 cyclus = 1x opladen tot 100% + 1x volledig ontladen).

Nee, de lithium-ionbatterijen in deze accu hebben geen geheugeneffect. Je kunt ze dus op elk moment opladen.

Het wordt zelfs aanbevolen om voor blijvende optimale prestaties je accu regelmatig op te laden.

Het wordt sterk afgeraden om je accu een hele nacht lang zonder toezicht aangesloten te laten zitten.

Ter info: wanneer de accu volledig vol is, schakelt de oplader uit (het ledlampje van de lader blijft wel branden).

Nee, er is geen dynamo-effect.
Hoewel er systemen bestaan waarbij de accu tijdens het fietsen of remmen oplaadt, is dat rendement zeer laag: je moet tientallen kilometers afleggen om 1 km extra ondersteuning te genereren.

Het gaat om een fiets met elektrische trapondersteuning. Je kunt dus zeker ook fietsen zonder die ondersteuning. Bovendien kun je dankzij een intern freewheel in de motor fietsen zonder afgeremd te worden.

Breng je versleten accu naar een Decathlon-winkel. Een gespecialiseerde organisatie zal dan voor de juiste verwerking zorgen.

De accu kan veilig en zonder aantasting van het vermogen tot zes maanden worden opgeborgen, zonder dat je deze moet opladen. Zorg er wel voor dat je de accu voor die lange opslagperiode volledig hebt opgeladen.

De meter gaat niet automatisch aan met de fiets. Om het aan te zetten, druk je 2 seconden op de aan-knop van de meter.

Belangrijk: wanneer je het BC900-scherm voor de eerste keer inschakelt, moet je de meter instellen en koppelen met het systeem van je elektrische fiets. Volg de onderstaande stappen:

- Download de app "Decathlon Connect" op je smartphone.

- Ga naar het menu "apparaten" en klik op "toevoegen".

- Kies de "BC900 Series" in de categorie "Fietsmeters" in de lijst met apparaten.

- Zet de BC900-fietscomputer aan door 2 seconden op de aan-knop te drukken. Wanneer het scherm "koppelen" verschijnt, druk je opnieuw op de knop OK om te bevestigen en het koppelingsproces met je smartphone te starten.

- Wanneer je die instellingen hebt voltooid, kun je het koppelingsproces met je fiets starten.

Zorg ervoor dat de elektrische fiets tijdens dit proces is ingeschakeld. Als het koppelen niet lukt, wordt het koppelingsproces telkens opnieuw gestart wanneer de activiteit wordt gestart.

Je kunt de sessie op de meter met de knop OK beëindigen. Druk op het pijltje naar rechts om naar het pictogram "stop" te gaan en bevestig vervolgens met de knop OK. Bevestig je keuze opnieuw om je rit te registreren.

Als je de rit wilt opslaan in de Decathlon Connect-app, open dan de app op je smartphone en start de synchronisatie terwijl je de meter ingeschakeld houdt en naast de smartphone houdt.

De E-GRVL AF X35 beschikt over een "ANT+ LEV"-verbinding waarmee je je fiets met andere meters/gps-toestellen van andere fabrikanten (Garmin, Hammerhead, Wahoo, enz.) kunt koppelen. Alle apparaten met ANT+ LEV-technologie zijn compatibel met de fiets.

Je kunt externe sensoren zoals hartslagbanden, cadanssensoren of vermogenssensoren aansluiten in het menu instellingen - sensoren.

Alle ANT+- of Bluetooth® Smart-sensoren zijn compatibel, ongeacht het merk van de sensor.

Je kunt elk activiteitsscherm personaliseren (de pagina's van de meter die je tijdens het rijden ziet). Op elke pagina kun je de volgende zaken kiezen:

- Het aantal velden (waarden): tussen 1 en 5 (de grootte past zich automatisch aan, dus als je grotere getallen wilt, moet je niet te veel waarden per pagina hebben).
- Het type waarde voor elk veld.
- Het aantal pagina's (tot 9 pagina's).

Deze instellingen kunnen aangepast worden op de meter of in de Decathlon Connect-app.

Om de schermen te configureren met de Decathlon Connect-app:
- Zet je BC900-fietscomputer aan.
- Ga naar het menu Apparaten in de app Decathlon Connect, kies de BC900 en vervolgens Configuratie.
- Wacht tot de controle van de huidige schermconfiguratie verschijnt.
- Je kunt nu schermen toevoegen of verwijderen, het aantal functies kiezen dat op elk scherm moet worden weergegeven en de informatie selecteren die in elk veld moet worden weergegeven.
- Druk op Opslaan om de nieuwe configuratie naar de fietscomputer te versturen (de fietscomputer moet aan staan).
- Wacht tot de configuratie toegepast wordt.

Normaal gesproken heb je je meter al gekoppeld met je smartphone wanneer je het voor het eerst opstart. Zo niet, volg dan de volgende stappen:

- Download de app "Decathlon Connect" op je smartphone.

- Ga naar het menu "apparaten" en druk op "toevoegen".

- Kies de "BC900 Series" in de categorie "Fietsmeters" in de lijst met apparaten.

- Ga op je BC900-gps-meter naar het menu instellen - koppelen.

- Volg de instructies op je smartphone om naar je fiets te zoeken en de koppelcode in te vullen (vergeet niet Bluetooth op je smartphone te activeren!).

De fiets is uitgerust met een elektrisch systeem van het merk Mahle (accu, motor, controller).
Mahle heeft hun eigen app ontwikkeld waarmee je je fiets via Bluetooth met je telefoon kunt koppelen.
Deze app, die niet essentieel is voor het gebruik van de fiets, biedt een aantal interessante functies om je ervaring te verbeteren:
- Bereik van de accu;
- Geschiedenis van ritten;
- Personalisatie van het motorgedrag (gebruiksprofiel of handmatige personalisatie);
- Informatie en status van de fiets;
- Alarmen en meldingen;
- Instructiefilmpjes.

Om de Mahle-app te downloaden, voer je Mahle My Smartbike in de appstore van je telefoon in.

Zodra de app gedownload is, maak je een profiel aan en koppel je de fiets via Bluetooth door de instructies te volgen.

Om je E-EDR effectief te onderhouden, heb je het juiste gereedschap nodig.

Om je zadel optimaal te kunnen afstellen moet je het natuurlijk ook correct vastzetten. Een slecht vastgemaakte zadelpen kan naar beneden schuiven tijdens het fietsen.
Als je de zadelpen daarentegen te strak vastmaakt, maak je de pen kapot en beschadig je je fiets.

Je kunt je zadelpen het best vastmaken met een momentsleutel. Het aanbevolen koppel bedraagt 6 tot 7 Nm.

Let op: overschrijd de maximumhoogte die op de zadelpen is aangegeven niet.

De ketting is een belangrijk element van de transmissie van je fiets. Er zijn meerdere tekenen die aangeven dat het tijd is om je ketting te vervangen:
- De ketting verspringt.
- De ketting heeft al meer dan 5000 kilometer afgelegd.
- Schakelen gaat moeizaam.

Er zijn meerdere tekenen die aangeven dat het nodig is om je remblokken te vervangen:

- Je E-EDR reageert niet meer zo snel als toen je je het kocht en je mist wat grip.
- Je hoort een abnormaal geluid als je plotseling remt.
- De dikte van het slijtmateriaal is kleiner dan 0,5 mm.

Ondanks het feit dat remschijven ontworpen zijn om de remblokken te laten slijten in plaats van de schijf, zal de schijf altijd wat slijten als gevolg van het gebruik.

Het kan gevaarlijk zijn om met versleten remschijven te rijden; ze kunnen breken bij plotseling en hard remmen.

De maximale slijtwaarde voor een remschijf bedraagt ongeveer 10% van de oorspronkelijke dikte. We raden je ten zeerste aan om de schijf te vervangen als deze zo versleten zijn.

Om ervoor te zorgen dat je frame zo lang mogelijk meegaat, moet je niet vergeten om je lagers en de schurende delen van je E-EDR regelmatig te smeren. Let zeker op de volgende onderdelen:

- Trapas;
- Balhoofdstel;
- Wiellagers;
- Zadelpen.

De nieuwe accu worden in stand-bymodus opgeslagen om deze niet te verslijten.

De eerste keer dat je de accu gebruikt, moet je die aansluiten op de oplader en op een stopcontact om de accu uit de stand-bymodus te halen, als de winkel dat nog niet heeft gedaan.

Als de accu nog steeds niet wil inschakelen, neem dan contact met ons op via het contactformulier onderaan deze pagina of bezoek een Decathlon-werkplaats bij jou in de buurt.

1. Controleer of er geen vuilresten het laden belemmeren
De connectoren van de lader en de accu moeten schoon zijn en er mogen geen vuilresten zijn die het contact tussen de lader en de accu verhinderen.

2. Controleer de aansluiting Accu - Lader - Stroomnet
- Controleer of je wel de lader gebruikt die je bij Decathlon hebt gekregen.
- Sluit de lader aan op de accu en op een stopcontact.

Het duurt 5 uur om een volledig lege accu op te laden.

Als het probleem aanhoudt, neem dan gerust contact op via het contactformulier, of ga even langs bij de werkplaats van je Decathlon-winkel.

1. Zorg ervoor dat je je fiets goed gebruikt en opbergt.
Het bereik van je e-bike hangt van een aantal factoren af:

- De belasting van je fiets: Het bereik wordt kleiner als je fiets heel zwaar geladen is.

- De route: Het bereik is kleiner als je veel bergop moet rijden.

- De bandenspanning: De accu gaat langer mee bij een bandendruk tussen 1,5 en 3,5 bar.

- De buitentemperatuur: Bij koud weer kan je minder kilometers maken (soms tot wel 50% minder).

- De gebruikte ondersteuningsstand: We raden je aan de ondersteuningsstand wat lager te zetten bij een laag accupeil.

- De trapkracht: Hoe harder je trapt, hoe verder je komt.
Een elektrische fiets blijft in de eerste plaats een fiets. Je moet de versnellingen dus aanpassen aan het terrein.

2. Een oudere accu kan aan vermogen verliezen. Het bereik van die accu zal dus kleiner zijn. Loop gerust binnen in een Decathlon-werkplaats om de staat van je accu te laten controleren.

Let op: de E-GRVL AFX 35 is een fiets met elektrische trapondersteuning en cadanssensor.

Als je stopt met trappen, zal de trapondersteuning ook stoppen.

Als je het te zwaar vindt, verhoog je de ondersteuningsmodus.

Verder is het ook normaal dat de trapondersteuning stopt als je sneller dan 25 km/u rijdt. Het gaat hier niet om een defect.

Krijg je desondanks toch geen elektrische trapondersteuning of verloopt de ondersteuning schokkerig, volg dan deze instructies:

1. Controleer het accuniveau.
2. Laat het systeem afkoelen.
Bij hoge temperaturen of na een lange rit kan het gebeuren dat het elektrische systeem oververhit raakt. Laat de fiets dan een paar minuutjes afkoelen voor je de elektrische trapondersteuning opnieuw inschakelt.

3. Kies een ondersteuningsmodus die niet nul is. Als ondersteuningsmodus '0' wordt weergeven, is het normaal dat je geen trapondersteuning krijgt.
Kies een ondersteuningsmodus, 1, 2 of 3.
Zodra je een modus hebt gekozen, begin je te trappen. Duw goed op de pedalen.
Verhoog de ondersteuningsmodus (3 is de krachtigste) wanneer je merkt dat je zelf te veel kracht moet leveren om trapondersteuning te krijgen.

Als de elektrische trapondersteuning desondanks nog steeds niet werkt, neem dan contact met ons op of bezoek een van de Decathlon-winkels.

Om te weten om welke fout het gaat, raadpleeg je de lijst met foutcodes in de handleiding.

Zijn je pedalen stuk? Wil je ze vervangen door klikpedalen? Volg ons advies.

Let op: de schroefdraad van de linkerpedaal zit omgekeerd, je schroeft die pedaal dus tegen de klok in vast. De rechterpedaal heeft een normale schroefdraad.

Gebruik het juiste materiaal om je pedalen te demonteren, je zult wat kracht moeten zetten.

Wil je zien hoe je dit het beste doet? Bekijk de video via onderstaande link.

Bij een lekke band kun je ons instructiefilmpje via onderstaande link volgen om je klassieke band of Tubeless-band te vervangen.

Na verloop van tijd raakt je stuurlint versleten en zal je het moeten vervangen.

Wil je zien hoe je dit het beste doet? Bekijk onze video via onderstaande link.

Als je vaststelt dat je remmen het niet meer goed doen, heb je verschillende mogelijkheden om dat op te lossen:

- Maak de remschijf schoon met een ontvettend middel.

- Controleer de remblokken op slijtage.

- Controleer of de kabel nog goed gespannen is.

Als je remblokken versleten zijn, moet je ze vervangen. Je kunt dit instructiefilmpje volgen.

Als je remschijf lawaai maakt, kun je het volgende doen:

- Kijk na of je wiel goed gecentreerd staat. Maak je wiel daarvoor los en zet het weer vast.

- Kijk na of je remhoef goed afgesteld is.

- Controleer de remblokken op slijtage.

- Controleer de spanning van je remkabels.

Als je derailleur niet meer reageert op het schakelen, kan het zijn dat je je derailleurkabels en -buitenkabels moet vervangen.

Aangezien je elektrische derailleurs op deze E-EDR hebt, moet je ervoor zorgen dat de batterijen niet leeg zijn.

Daarvoor kun je dit instructiefilmpje volgen:

Als je niet meer goed kan schakelen, controleer je:

- De slijtage van je transmissie.

- De spanning van de kabels.

Als het probleem niet aan deze punten te wijten is, moet je je derailleur afstellen.

Werkt je transmissie niet meer normaal en is je derailleurpad verbogen?

Dan kun je die vervangen met behulp van dit instructiefilmpje.

Wil je zien hoe je dit het beste doet? Bekijk onze video via onderstaande link.

Je kunt snel zien of je cassette versleten is door de tanden te controleren. Als de ketting verspringt of de cassette meer dan 10.000 kilometer heeft afgelegd, is het tijd om het te vervangen:

Volg ons instructiefilmpje om te zien hoe je dit doet:

Als je accu het begeeft, kun je deze vervangen. Er zijn echter verschillende stappen nodig voordat deze actie kan worden uitgevoerd:

- Demonteer de vork.
- Verwijder de pedalen en de trapas.

Voor werkzaamheden aan de accu adviseren we je contact op te nemen met de dichtstbijzijnde Decathlon-werkplaats.
